5.1.2 MONTAJE

1.2.1. Conductores y aislantes

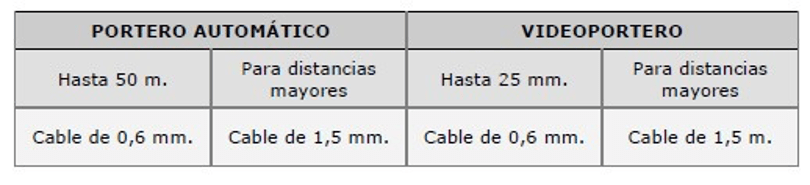

Para realizar una buena instalación, es necesario elegir los cables adecuados. Para ello, se ofrece el siguiente cuadro a modo de
referencia. En cualquier caso, siempre es necesario consultar el esquema de montaje suministrado con el aparato.



1.2.2. Protección eléctrica

Cualquier portero automático o videoportero debe estar conectado a una línea eléctrica protegida por un interruptor automático de al
menos 10 A.
Para garantizar la máxima seguridad al usuario, la instalación debe estar igualmente protegida mediante un interruptor diferencial
adecuado de una sensibilidad mínima de 30 mA.
Cuando el Transformador 1. Que transforma o modifíca 2. Aparato o instalación que cambia o transforma el voltaje de una corriente
eléctrica alterna sin modi¦car su potencia. está integrado en el teléfono interior, este último se conecta directamente a una toma
eléctrica situada en la zona de instalación (cable de toma de corriente)



Si el transformador es independiente, este debe conectarse tanto al teléfono como a la toma de corriente.

1.2.3. Canalizadores y pasos de montaje

Si no existe ninguna canalización para los tubos, antes de conectar el equipo es necesario:

  • Abrir una zanja entre la placa de la calle y el lugar de instalación del teléfono en la vivienda.

  • Colocar tubos de PVC o acero en la zanja.

  • Calcular y cortar la cantidad de cable necesario que resulta de la distancia existente entre la placa de calle y el teléfono.

  • Utilizando una guía, pasar los cables por los tubos dejando que sobresalgan en los extremos aproximadamente 20 cm.

  • Enterrar los tubos.

Para garantizar el óptimo funcionamiento del equipo, es necesario evitar los acoplamientos eléctricos y pitidos entre la placa de calle y el teléfono interior.

Si existe una instalación previa, antes de elegir y adquirir el equipo, es importante comprobar el número de hilos de los que dispone la instalación.

Si la vivienda está en construcción, prever la preparación de la zanja y el tubo con guía pasacable.



Placa de calle

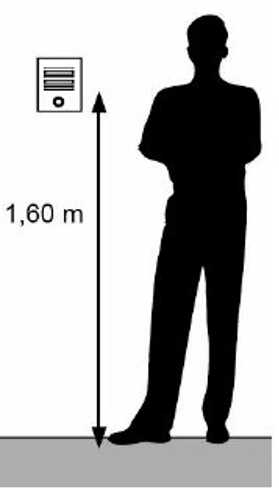

  • (1) Elegir la ubicación exacta de la placa en el pilar o la pared que debe estar situada a una altura de 1,60 m.
  • Para equipos de superficie, marcar la posición de los tornillos de fijación, taladrar y colocar los tacos.

  • Para equipos empotrados, marcar el trazado de las rozas y dibujar el contorno de la caja empotrada.

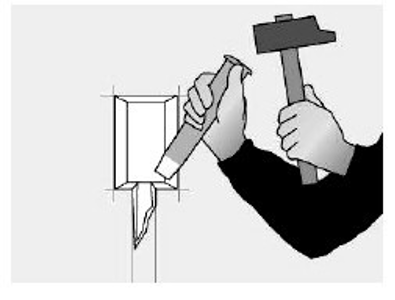

  • (2) Realizar una roza con el cortafrío de un grosos superior al del tubo. Preparar también el alojamiento para la caja empotrada.

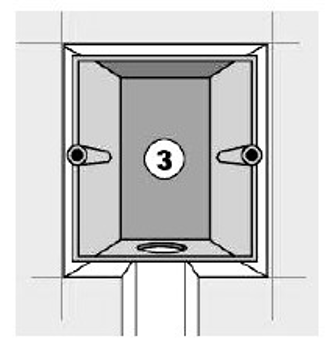

  • (3) Recibir la caja con cemento.

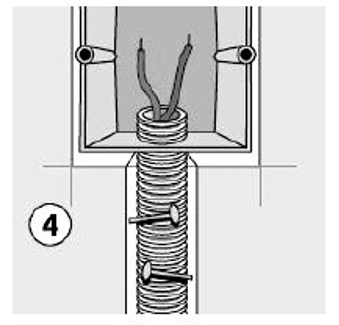

  • (4) Colocar el tubo en la roza y sujetarlo con clavos.

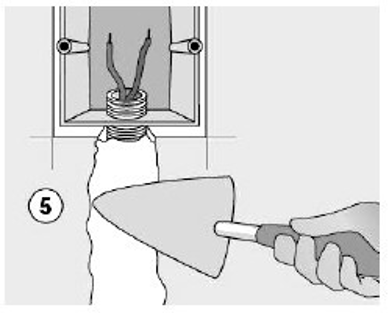

  • (5) Tapar la roza. Es necesario mojarla antes de rellenar con cemento e ir retirando los clavos que sujetan el tubo a medida que se va tapando.

  • (6) Retirar el exceso de cemento y dejarlo secar.

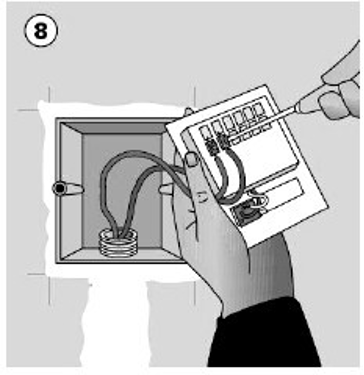

  • (7) Cortar los cables dejando margen su ciente para manipularlos con comodidad. Conectarlos según los esquemas de montaje que se explican más adelante.
  • (8) Colocar la placa de calle sobre la caja empotrada.

Teléfono interior

  • (1) Marcar el lugar de colocación del teléfono o monitor en la pared que debe estar situado a una altura de 1,50 m.

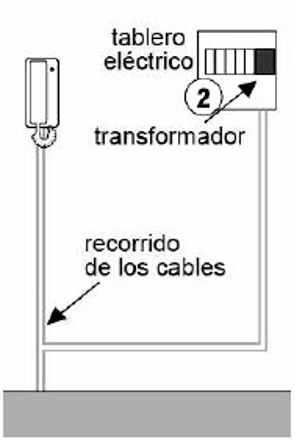

  • (2) Trazar en la pared el recorrido de los tubos del cable que conecta la placa de la calle, el teléfono interior o monitor y el transformador.

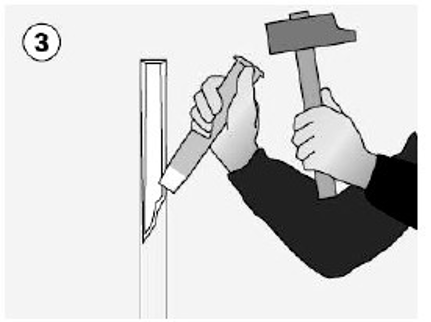

  • (3) Hacer una roza con un cortafrío algo más ancha que el diámetro del tubo.

  • (4) Colocar el tubo y tapar la roza con yeso o cemento.

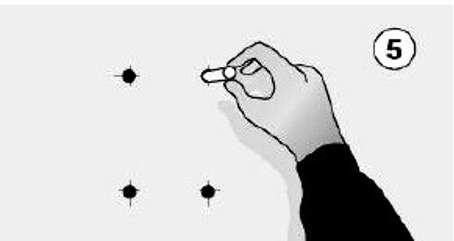

  • (5) Marcar la ubicación de los tornillos de fijación del soporte del teléfono o monitor. Taladrar, colocar los tacos fijar el soporte.







  • (6) Cortar los cables dejando un margen su ciente para manipularlos con comodidad. Conectarlos según el esquema de montaje.
  • (7) Colocar el teléfono interior o monitor colgándolo de los ganchos del soporte. Atornillar el teléfono o monitor al soporte.

Transformador

Antes de todo y para trabajar en condiciones de seguridad, es necesario cortar la corriente antes de iniciar la instalación. A continuación, se debe situar el transformador en un lugar protegido, por ejemplo, el cuadro eléctrico de la vivienda.

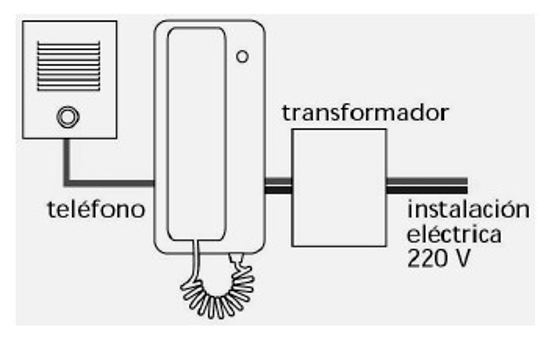

Conectar el transformador al teléfono, según las indicaciones del esquema básico de montaje que se explican más adelante.

Conectar el transformador a su circuito eléctrico, protegido por el automático.

CONSEJOS PARA LA INSTALACIÓN DE VIDEOPORTEROS

No colocar nunca la cámara frente a un foco de luz intenso o el sol.

No instalar el monitor en un lugar excesivamente caluroso (más de 40º C), ni en un lugar húmedo o bajo la lluvia.

Proteger la cámara y el monitor de vibraciones o choques.
